2025年3月，航空宇航与机械学院教师崔帅博士在《Intermetallics》上发表题为“Corrosion and wear behavior of the Fe-based amorphous coating in extremely aggressive solutions”的研究论文。

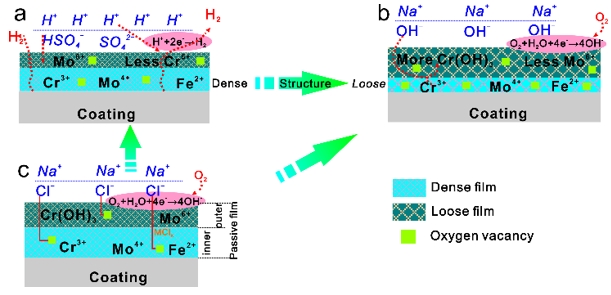

为探究不同腐蚀离子对Fe基非晶涂层耐腐蚀和耐摩行为的影响机制，本研究采用爆炸喷涂技术在Q235钢基体上构筑Fe基非晶涂层，探究了Fe基非晶涂层在H2SO4、NaCl和NaOH腐蚀溶液下的腐蚀和摩擦行为，发现涂层的腐蚀磨损性能直接受到其微观结构和摩擦磨损界面相互作用的影响。由孔隙和结晶相引起的化学成分的不均匀分布会降低涂层的耐腐蚀性。氢离子富集加速了Si3N4球的阳极极化和水合反应，而高浓度的氢氧根离子则具有相反的效果。由于水化反应程度高，MoO3含量高，涂层在酸性溶液中的摩擦系数和磨损率最低，而在NaOH溶液中的涂层摩擦系数和耐磨率高于H2SO4和NaCl溶液。
该研究得到了必赢272net入口博士科研启动基金(2024Y25)的资助。
《Intermetallics》是Elsevier旗下的著名期刊。该期刊是一个发表创新研究和综述的平台，以促进我们对复杂金属合金（包括金属间化合物、金属玻璃和高熵合金）的结构、性能和功能的理解。2024年影响因子达到4.4，为中科院SCI二区期刊。
原文链接：https://doi.org/10.1016/j.intermet.2025.108713
